RADIOZENDAMATEUR
2mtr. - 70cm. - 23cm.

Een van mijn hobby's is het radiozendamateurisme, en daar gaat het over op deze pagina.
Allereerst: het woord "amateur" komt uit het Frans en betekent "liefhebber".
Ik ben dus iemand die uit liefhebberij aan ontvangen en zenden, dus radio, doet.
In de Verenigde Naties is het begrip van Radio-amateur als volgt omschreven:

"Radiodienst van zelfontwikkeling, onderlinge radiogemeenschap en technische onderzoekingen,
uitgevoerd door radioamateurs, dat wil zeggen door behoorlijk bevoegde personen, die
geinteresseerd zijn in de radiotechniek, uitsluitend met een persoonlijk oogmerk
en zonder geldelijke interesse".

De status van Radiozendamateur is hieruit afgeleid en wordt als volgt omschreven:

"De radiozendamateur is een door de landelijke administratie op technische en
operationele bekwaamheid onderzochte radio-amateur, die het legaal uitzenden
en ontvangen door middel van het experimenteren met de radiotechniek uit
interesse beoefent".

Zo, nu weten jullie meteen wat een zendamateur is.

Een van de facetten die ik als radioamateur beoefen is SSTV. Dat is een afkorting, en wel van: Slow Scan TeleVisie. SSTV is een hele leuke manier om "televisie" te ontvangen en uit te zenden via Radio. Ben je geen zendamateur, dan is het mogelijk om met weinig middelen plaatjes te ontvangen door middel van een korte golf ontvanger en je computer. Als zendamateur kan je natuurlijk de plaatjes ook uitzenden.

Het principe van SSTV berust op het principe dat alle kleuren ( van wit tot zwart met alle tussenliggende gradaties en kleuren) vertegenwoordigt worden door hoorbare toontjes. En hoorbare toontjes kan je heel makkelijk met een gewone zender uitzenden.

Als je de toontjes op je ontvanger hoort (als je het al vaker hebt ontvangen herken je de uitzendingen van SSTV door hun specifiek geluid) dan heb je alleen maar een klein interface schakelingetje nodig wat je in de handel kan kopen, welke je tussen je COM-poort van je computer en je ontvanger aansluit. Als je nu ook nog een SSTV-ontvangst programma in je computer laadt (er staan er een aantal op internet, gratis) dan kan je in principe al gaan ontvangen.

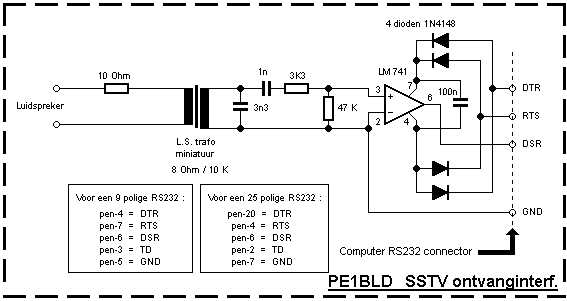

Natuurlijk bouwt de elektronika prutser voor een paar knaken zo'n interface-schakeling in een middag zelf even. Wil je aan de gang: hierbij zie je de schakeling die ik heb gemaakt en welke bewezen heeft goed te werken.

In het schema vind je een transformatortje. Dit is een geel gekleurd dingetje wat ik uit een oud transistor radio'tje heb gesloopt. Het is een luidspreker trafotje.
Als je met een ohmmeter aan het dingetje meet, zal je een wikkeling vinden van ongeveer 1 ohm, en een wikkeling van ongeveer 48 ohm (niet kritisch). Heb je die te pakken dan zit je wel goed.

Het voordeel van het trafotje is dat de computer helemaal galvanisch gescheiden is van je ontvanger. Dus geen aardlus problemen.

Maaaaaaaaar, het kan ook zeer goed werken zonder.

Ontvangen op 144-145 Mhz.
ontvangen op 2 meter.

Ontvangen met de FRG-7.
Ontvangen op de kortegolf.

Wat ruis en storing.
soms is er ook wat storing.

Sluit de luidspreker van je ontvanger aan op de luidspreker-klemmen links in het schema.

Rechts vind je de DB25 of DB9 stekker voor de computer COM poort. In het schema staan 2 lijstjes zodat je weet welke pennen je moet nemen.

Heb je geen transformatortje: laat dan de 10 Ohm weerstand weg en ook de 3n3 condensator.
De 1 nF condensator komt nu aan de luidspreker klem, en de andere luidspreker klem komt aan de onderkant van de 47K weerstand.

Je hebt geen batterij nodig, dit is alles.

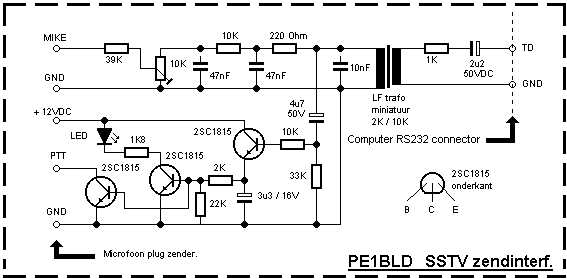

Ben je zendamateur, dan zal je ook wel een plaatje willen uitzenden.
Bouw dan onderstaand gedeelte erbij. Hier ook weer een trafotje uit een oude portable radio.
Dit is een ingangstrafo voor een eindtrapje, en beide wikkelingen zijn wat hoogohmiger dan een uitgangstrafo, dus weer even met een ohmmeter chekken.

Hier ook weer: beslist nodig is dit weer niet, maar het is wel lekker veilig voor je computer/zendontvanger.

Gebruik je trafotjes, dan is het natuurlijk duidelijk dat de massa's (GND) van de computer en de zend/ontvanger gescheiden zijn.

Sluit je alle massa'a aan elkaar dan hebben de trafo's echt geen funktie in het geheel.

Check even met de ohmmeter dat de massa van de RS232 connector GEEN verbinding heeft met de zendontvanger massa !

Ben je een zeer lui iemand, dan is het zelfs mogelijk om SSTV te bedrijven zonder interface.

Er bestaan programma's die gebruik maken van de geluidskaart van je computer.
Je luidspreker van je zendontvanger aansluiten op de LINE-input van je geluidskaart en voila, dat is alles.

Nu alleen nog even alle instellingen van je WINDOW's en je programma instellen en je bent in bonus.

Ook hier weer: snuffel even op het internet om te kijken wat er zoal aan programma's is.

Je ziet aan de plaatjes hiernaast hoe grappig het is. De kwaliteit van de plaatjes is heel behoorlijk, en je kan naar hartelust zelf rommelen met je beeldbewerkings-software om zelf ook leuke plaatjes te maken.

En het heeft natuurlijk ook wel weer wat als je met je ontvanger een plaatje uit een ver oord ontvangt............

een plaatje voor uitzending.

Ontvangen uit Budapest.
plaatjes uit andere landen ontvangen: ook heel leuk.
